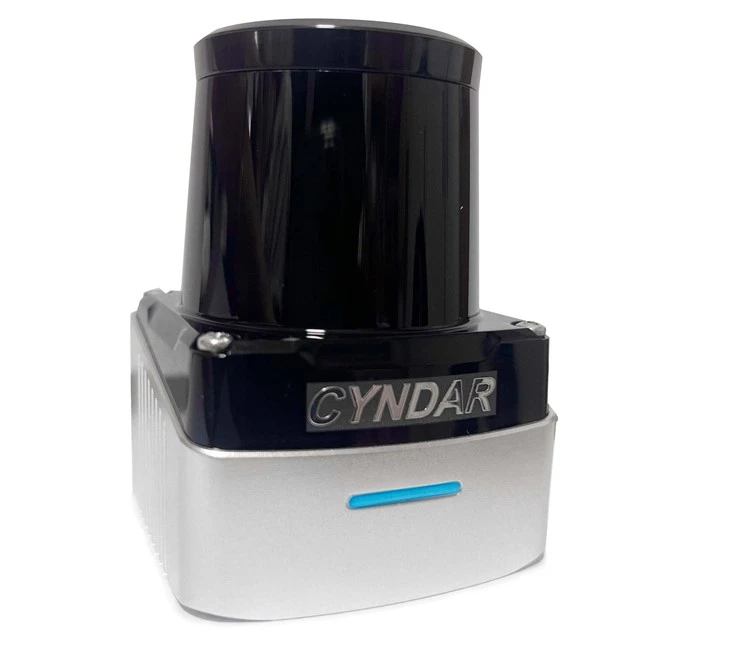

Máy quét laser an toàn chống va chạm cần cẩu

XD-TOF -50 H Máy quét laser an toàn phù hợp với các phương tiện có hướng dẫn tự động (AGV) . Ví dụ, vị trí phù hợp nhất để che hoàn toàn AGV là có hai máy quét bên cạnh nhau được tích hợp vào xe .

Hệ thống chu vi nắp an toàn:

Hệ thống radar chu vi laser là một dòng sản phẩm hoàn chỉnh, XD-TOF -50 H, với phạm vi phát hiện lên tới 50 mét, là máy quét laser an toàn công nghiệp .}

Xd-tof -50 h là một cảm biến đo đo laser quang điện quang quét . chùm tia laser phát sáng được phản xạ và lệch bởi một gương phản xạ cố định trên một động cơ quay . Khoảng cách quét tối đa của máy quét laser an toàn tầm xa này phụ thuộc vào mô hình sản phẩm cụ thể . theo từng hướng cụ thể, XD-TOF -50 h sẽ phát ra một xung laser ngắn và tính toán giữa khoảng thời gian giữa khoảng thời gian và khoảng cách giữa các lần điều đó góc .

Tham số

thông tin cần thiết
Tên sản phẩm	XD-TOF -50 H LIDAR
người mẫu	XD-TOF -50 h	XD-TOF -50 HP
Đo lường tính chất
Vùng phát hiện	0.1-50 m @ phản xạ 90% 0.1-20 m @ 10% phản xạ
độ chính xác lặp lại	± 20 mm
Phạm vi quét	280 độ
Độ phân giải góc	0,08 độ /0,16 độ /0,32 độ	0,32 độ
Tốc độ khung hình	50 H z	100 H z
Đặc tính hiện tại-chiếu sáng
Cung cấp điện áp	DC 9V -36 V
Làm việc hiện tại	0,225a / 12 V (điển hình)
Nguồn ánh sáng laser	905nm Class I

product-1-1

Cyndar


Khác
Giao diện truyền dữ liệu	E t anh ấy rnet 100ba se -tx
thời gian bắt đầu	＜20 s
Ánh sáng xung quanh	<100000 l x
nhiệt độ làm việc	-10 độ ~ 55 độ
Nhiệt độ lưu trữ	-30 độ ~ 75 độ
cuộc sống làm việc	5 năm (cuộc sống động cơ)
mức độ bảo vệ	IP67
kích cỡ	60 × 60 ×80 m m3
cân nặng	148 g (không bao gồm cáp)

Phạm vi quét/phản xạ

· Không thấm nước và chống thấm nước: IP67

· Nhiều giao diện: Ethernet,

· Động cơ chất lượng cao để mở rộng thời gian sử dụng

· Thiết lập hệ thống kiểm tra nghiêm ngặt và hệ thống chất lượng

· Khoảng cách giữa các điểm đo cũng phụ thuộc vào độ phân giải góc được cấu hình .

Sơ đồ phần mềm

20250611202326

Kích thước sản phẩm

Bộ cảm biến quét laser 2D XD-TOF -50} h được trang bị nắp bảo vệ truyền điều biến ánh sáng hồng ngoại để bảo vệ {. so với bộ truyền thông tin truyền thống. Kháng, hấp thụ bụi chống tĩnh, hấp thụ hạt không thấm nước và chống kích thích và băng giá .

Ứng dụng

Kiểm soát truy cập của Crane xếp chồng tự động (ASC)

Trong các cổng container, sự tương tác giữa con người và máy móc có thể gây nguy hiểm . Ví dụ, trình điều khiển xe tải và người vận hành tàu sân bay vận chuyển các container dưới cranes xếp chồng tự động . khu vực) . Cần trục sẽ tự động dừng lại để tránh va chạm và khi cần trục đã ở trong khu vực chuyển, tín hiệu dừng sẽ cảnh báo các phương tiện khác không được vào, để đạt được nhận dạng xe khi sử dụng xe tự động (AGV) .}

product-1-1
